Módulo Monofásico do Motor sem Contato de Fase Única para Frente e trás

Este produto é adequado para comutação avançada e reversa de motores de capacitor único e não pode ser aplicado a motores de capacitor duplo.

Características:

1. não há contato interno (sem faísca, sem som) e o laço de controle é isolado do laço do motor.
2. o sinal de controle de entrada tem uma função de bloqueio. Quando o sinal é entrada ao mesmo tempo, o motor parará de girar.
3. o isolamento fotoelétrico de entrada entre os terminais de entrada e saída do circuito principal e os terminais de controle frontal e traseiro é adotado, e a tensão de suporte do meio isolante é superior a 2000 vac.
4. a conversão entre a direção a e a direção b no módulo definiu o hardware e o bloqueio de software na extremidade de controle para evitar efetivamente que os interruptores para frente e para trás sejam ligados ao mesmo tempo.
5. o módulo possui um circuito de proteção liga/desliga, sem impacto de sobretensão, forte capacidade anti-interferência e alta confiabilidade. O tiristor usa um substrato de cerâmica dcb com uma especificação atual de 15a-90a.
6. o tubo led mostra a direção de rotação do motor. Quando ambos os leds não estão acesos, ele está no estado de parada.
7. a tensão de controle de entrada é de 12-24 vcc e o ânodo comum ou cátodo comum podem ser conectados livremente. Quando a linha de controle é conectada em comum, os terminais a-e b estão ativos baixos. Quando os terminais a e b estão ao mesmo tempo, o módulo é desligado automaticamente. Quando o cátodo comum é conectado, os terminais a e b estão ativos. Quando os terminais a e b estão ao mesmo tempo, o módulo é desligado automaticamente. Outras tensões de controle também podem ser personalizadas.
8, o módulo é adequado para motor de arranque do capacitor comum.

?Os graus e os modelos de corrente de saída de carga do relé são mostrados na tabela abaixo.:

1. Fase Única para Frente e trás

Diagrama de fiação e dimensões do contorno

2. High Quality Ferramenta

Contorno tamanho 105*75*35mm

3. Peças e Acessórios p Instrumentos

Método de controle: método de controle de conexão yin comum: método de conexão yang comum

4. Módulo Monofásico do Motor sem Contato de

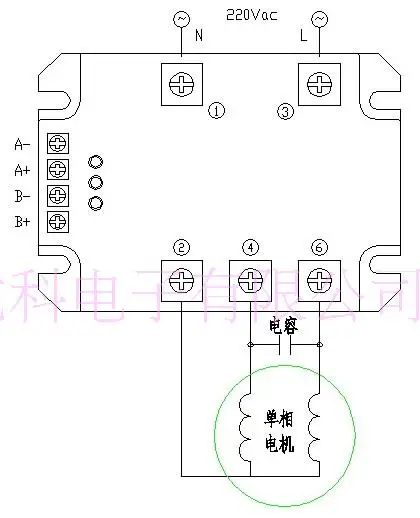

Diagrama de fiação, onde 1 e 3 são entrada de alimentação ca e 246 são conectados à carga
