Fonte de Luz Refluxo de Solda Parque de Estacionamento do Sistema da Máquina Nova Refluxo Forno – T-960 Led

R$ 7.656,00

Adicionar a lista de desejosAdicionado a lista de desejosRemovido da lista de desejos 0
SKU: 1286480505 Categorias: , ,

Bicos de solda

Reduza o custo e economize tempo para produtos fabricados na China Bicos de solda Aproveite as Ofertas para Fonte de Luz Refluxo de Solda Parque de Estacionamento do Sistema da Máquina Nova Refluxo Forno - T-960 Led

Opção de Compra e tempo de entrega

Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Informações Técnicas do Produto

Características Especificações
Nome da Marca Noenname_null
Número do Modelo T-960 LED NEW Light Source Reflow Oven

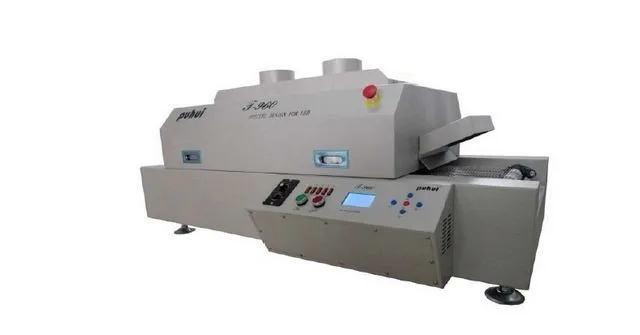

T-960 LED Nova Fonte de Luz Refluxo Forno

Nome:

LED Nova Fonte de Luz Refluxo Forno

Modelo:

T-960

TAMANHO:

W:380mm

Tipo:

INFRAREO IC AQUECEDOR

1. características:

1. esta máquina seleciona o nível inteligente siroco e rápido aquecimento do infravermelho distante tecnologia de controle, equipado com design especial da roda de vento, estabilidade de velocidade e temperatura uniforme, terno para ininterrupta soldar os LED e componentes BGA.
2. esta máquina é equipada com o rastreador-tipo e cinco sistemas de área de aquecimento de temperatura, e cada área de temperatura usa controle PID independente e up-down tipo de aquecimento, pode fazer a temperatura interna mais precisas e bem-proporcionado, basta levar cerca de 15 minutos pode deixá-lo aquecer até a temperatura de trabalho a partir da temperatura ambiente.
3. onda de temperatura inteligente tipo de aquecimento, capacidade muito grande seleção de ondas, tem oito ondas da temperatura pode satisfazer vários requisitos tecnológicos de soldagem.
4. Use a tecnologia programável, função de armazenamento de memória preset a onda de temperatura, pode completar todo o processo de soldagem onda automaticamente de acordo com a sua programação.
5. adotar as medições de temperatura de termopares e adicione o circuito de compensação, fazer a medição de temperatura mais precisa, a onda mais perfeito.
6. uso de tecnologia de controle de temperatura inteligente do PID; fazer o controle de temperatura com mais precisão. Adotar o importado grande corrente solid-state relay saída de não-contato pode efetivamente evitar o IC ou circuito placa de danos devido ao rápido ou ininterrupto aquecendo, fazer todo o processo de soldagem de segurança mais científica.
7. sistema de transmissão adotar importados motor da conversão de freqüência, velocidade PID closed-loop, equipar com toda a importação 1:150 redutor de velocidade da turbina, operação lisa, intervalo de ajuste de velocidade 0-1600 mm/min.
8. adote a estrutura da roda independente e escoras de aço inoxidável especial, durável desgaste-oposição é executado sem problemas, precisão a velocidade pode chegar a + 10 min.
9. independente zona de resfriamento, para garantir a placa PCB de baixa temperatura quando o necessário.
10. amigável interface de operação homem-máquina, display LCD perfeito, não há necessidade de se conectar com o PC, pode assistir a todo o processo de reparação de forma muito clara.
11. Design ergonômico, prático e fácil de operar. Boa qualidade de construção mas ao mesmo tempo leve e uma pequena pegada permite que o T-960 para ser facilmente bench posicionado, transportado ou armazenado.

2. parâmetros técnicos:

Modelo: T-960
A zona de aquecimento quantidade: upper3/down2
O comprimento da zona de aquecimento: 960 milímetros
O tipo de aquecimento: nível inteligente siroco e rápido aquecimento do infravermelho distante
A zona de arrefecimento quantidade: 1
Largura máxima da placa do pwb: 300MM
A direção de operação: esquerda & rarr; direito
Opções de entrega: transmissão Net + cadeia de transmissão
A velocidade da correia transportadora: 0-1600 mm/min
A fonte de alimentação: trifásico 5 linha 380V/220V 50/60Hz
Potência de pico: 4.5KW
Tempo de aquecimento: Cerca de 15 minutos
Faixa de controle de temperatura: temperatura Ambiente ~ 300
Modo de controle de temperatura: controle PID closed-loop
Controle de temperatura precisão: ± 3
Distribuição de temperatura PCB desvio: ± 2
Dimensões totais: 1450 × 630 × 470
Peso da máquina: 90KG

1. High Quality Ferramenta - Número do Modelo : T-960 Led Novidades Light Source Reflow Oven

Cheap Bicos de solda

3. as peças principais:

Máquina completa: 1
Linha de energia: 1
Manual do usuário (Compact disc): 1

4. Instruções de operação:

1. entrar na interface de configuração quando começa a máquina. Pressione o botão para selecionar a onda F2, pressione F1 para selecionar o ponto, imprensa F3/F4 para definir a temperatura correspondente zona de cima e para baixo, interface de imprensa F5 vai para o aquecimento.
2. cinco interruptores vermelhos 1 controlar separadamente a parte superior/baixo 1/2 superior/superior 3/down 2 zonas de temperatura.
3. quando a temperatura chega a equilibrar, abra o interruptor Do Motor e ajustar a velocidade da correia transportadora.
4. Press F2 parar o aquecimento, e entrar na interface de configuração.
5. cada onda de temperatura para fins da seguinte forma:
Onda de um e dois: use o mesmo com a menos chumbo pasta de solda, como 85Sn/15Pb 70Sn/30Pb
Onda de três e quatro: use o mesmo com a mais chumbo pasta de solda, como 63Sn/37Pb 60Sn/40Pb.
Onda de cinco e seis: use o mesmo com a pasta de solda de alta-ponto de fusão-lead-free, como Sn/Ag3.5; Sn/Cu.75 Sn/Ag4.0/Cu.5 Sn95.5/Ag3.8/Cu0.7
Onda de sete e oito: usar o mesmo com lead-free solda de solda em ponto de fusão, como Sn/Ag2.5/Cu.8/Sb.5; Sn/Bi3.0/Ag3.0
6. atenções:
1) tamanho e os requisitos tecnológicos de soldagem de acordo com as fichas, selecione a boa onda.
2) temperatura de aquecimento nas regiões de distribuição de superior três áreas, e a camada inferior 2 áreas, ondas de aquecimento da primeira seção correspondente/terceira seção/seção 4 do primeiro/segundo/seção cada um.
3) há muitos tipos de pasta de solda, cada empresa escolhe também não é idêntico. Por estas razões, nós projetamos este produto pode definir oito ondas, cada onda tem cinco seções, cada seção do tempo de aquecimento e temperatura tudo pode alterar. Você pode redefinir a ondas de aquecimento de acordo com a solda da temperatura e do tempo de aquecimento necessário.

5. fundação para conjunto de ondas:

1. a teoria e a temperatura de refluxo de solda onda
Quando a placa PCB vai para aquecer a área (seco), o solvente e gás na pasta de solda vai evaporar. Ao mesmo tempo, o fluxo pode molhar a almofada e o componente de ponta e no pé. A pasta de solda derrete, cavernas e cobre a almofada, levando para a almofada e componente pinos isolar o oxigênio. Placa PCB entra em área de preservação do calor. Placa de CIRCUITO IMPRESSO e componentes obter pleno aquecimento prévio. Em caso de danos ao PCB e componentes quando ele vai para a área de soldagem e a temperatura aquece rapidamente. Quando a placa PCB vai para a área de soldagem, a temperatura aquece e a pasta de solda derrete. Quando a placa PCB vai para a área de refrigeração, o líquido pasta de solda os pontos de solda solidificar. O processo de refluxo é terminado.
A temperatura é a chave para a qualidade da soldadura. A inclinação real e o aquecimento da temperatura ambiente e a temperatura máxima deve ser concordantes. Antes que a temperatura chega a 160, por favor controlar a velocidade de calor em cerca de 1/S. Se aquecer muito rapidamente, a placa PCB e os componentes vão ser danificado, e a placa PCB pode estar fora de forma. Por outro lado, o fluxo volatiliza muito rápido. E é fácil de fazer bola de solda de estanho. Regule a temperatura de pico 20-40 maior do que o ponto de fusão da pasta de solda. Definir o tempo de refluxo 10S-60S. Se o pico de temperatura é baixa ou o tempo de refluxo é curto, ele vai afetar a qualidade da soldadura, e sério está causando a pasta de solda não derrete. Se o pico de temperatura é alta ou o tempo de refluxo é longa, o poder de metal vai ser oxidado e afetar a qualidade de soldagem e grave está causando o componente e placa PCB danificado.
2. o conjunto da onda de temperatura
Definir a onda de acordo com a pasta de solda e a fundação acima. Pasta de solda diferentes, escolher e definir diferentes ondas. Além disso, a onda de temperatura tem relacionado com o PCB, a densidade e tamanho dos componentes. Geralmente lead-free 40 de temperatura deve ser maior do que o ponto de fusão de solda.

6. Área de temperatura Set:

1. definir a temperatura e a velocidade da correia para valor inicial (geralmente o fornecimento fabricante quando ajustar)
2. para o resfriamento do forno, deve ser aquecido para 15-20 minutos.
3.When a temperatura é estável, deixe a placa PCB passar calor sistema de refluxo. Sob este conjunto, a pasta de solda pode alcançar o ponto crítico de refluxo. Se não houver refluxo, a operar como passo 4. se o refluxo é muito rápido, por favor manter a proporção correta para aumentar ou reduzir a temperatura. E deixar que o PCB passar o sistema novamente até atingir o ponto crítico de refluxo. Depois vire para a etapa 4, apenas quando houver refluxo que é bom.
4. se não houver refluxo, reduza a velocidade da esteira. Por exemplo, agora a velocidade da esteira é 500 mm/min, por favor ajustar a cerca de 460 mm/min. Geralmente, reduzir a velocidade de 10% pode aumentar a temperatura de cerca de 30F. Outra maneira é que, não ajustar a velocidade, e aumentar a temperatura adequada. A aumentar a faixa padrão é a onda de temperatura. Ajustar a temperatura com base na diferença entre o PCB temperatura real e padrão. A gama de ajuste é de cerca de 5. quando ajustar a temperatura, não pode exceder a capacidade de PCB e componentes do rolamento.
5. deixe a placa PCB passar o sistema de refluxo na nova velocidade ou nova temperatura definida. Se não houver refluxo, de volta para o passo 4 para ajustar novamente. Ou realizar a etapa 6 para temperatura bem-de viragem.
6. a onda de temperatura de calor é ajustável de acordo com a placa de CIRCUITO IMPRESSO. Você pode ajustar a velocidade da correia de transmissão para ajustar a temperatura. Reduzir o gasto cinto pode aumentar a temperatura de calor do produto. Pelo contrário, você pode reduzir a temperatura de calor do produto.
7. atenção: se não houver componentes no PCB, o PCB passar o refluxo e ele não refluxo muito completamente, sugiro que você ajustar então refluir novamente. Normalmente isto não pode danificar os componentes.
8. de baixa para alta quando a temperatura definida. Se a faixa de calor é sobre a temperatura de refluxo demasiado elevada, deve aumentar a velocidade de transmissão ou reduzir a temperatura definida. A operação detalhada é oposto ao passo 4.

7. a Instalação do equipamento:

1 configurar campo.
1.1 por favor fazer o trabalho na condição de ambiente limpo.
1.2 não coloque o aparelho perto de o recurso eletromagnetismo interferir.
1.3 não coloque o forno saídas e entradas viradas para o ventilador e da janela.
2 fonte de alimentação
Por favor use cinco-fio system380V. Assegurar que a máquina entra em contato com a terra bem e a operação solicitada eletricista profissional.
3 ajustar a altura forno de refusão.
Por ajustar a perna máquina para ajustar a altura. O caminho é seguir: uso industrial ou álcool gradienter para medir. Depois de ajustar a perna máquina para ajustar o secador em todos os lados até que esteja completamente horizontal.
4 cautela:
4.1 o ambiente de trabalho deve ser limpo. De modo que o soldador qualidade é boa.
4.2 não usar e armazenar a máquina fora da porta, condição de alta temperatura e umidade.
4.3 durante a operação cuidar da alta temperatura, evitar escaldões.
4.4 quando se reformar a máquina, por favor cortar o fornecimento de energia para evitar choque elétrico ou causar curto circuito.
4.5 se mover a máquina após a revisão, deve verificar todas as peças, especialmente na net-posição da correia. Não pode fazê-lo ser bloqueio ou cair fora.
4.6 certifique-se de que a máquina é estável, não magra ou instável. Ajustar a perna sob a máquina para manter a transmissão horizontal. Ou o PCB vai mudar no processo de transmissão.
4.7 não coloque muito grandes e grandes componentes de calor absorvido para dentro do forno para evitar danos na net-net e afetar a temperatura.
4.8 coloque óleo lubrificante na corrente de transmissão a cada 7 dias.
4.9 não coloque o inflamáveis e explosivos mercadorias perigosas perto do forno de refusão.
4.10 não atingir as mãos para o forno de refusão quando a máquina está em condição normal de trabalho.

8. Manutenção diária:

1 manter o gabinete de controle elétrico limpo.
2 verificar a luva do eixo do ventilador está em boas condições.
3 verifique o ventilador eo motor eletro-tem som anormal.
4 certifique-se o ventilador funciona de forma flexível.
5 verificar o orifício para o ar se existem materiais anormais.
6 verificar a transmissão net-cinto está em boas condições.
7 verificar a caixa elétrica e equipamentos elétricos tem som anormal.
8 verifique a parte de transmissão se ele está em boas condições e tem som anormal.
9 antes de ligar a máquina, por favor verifique a tensão de trabalho se for na tensão segura e se ele é estável. Garantir que todas as peças podem trabalhar com segurança e normalmente. Ao mesmo tempo, quando ligar a máquina, verifique os parâmetros são os mesmos para a última vez que desligar. Quando desligar a máquina, não deixe que a correia de transmissão na área quente, por favor desligar a temperatura e quando esfriar bem e parar a correia de transmissão.
10 lubrificar os rolos de condução. Colocar óleo lubrificante a cada dois meses.
11 o motor trabalha em alta temperatura por um longo tempo, por favor coloque óleo lubrificante duas vezes por semana ou mais, garantir que o motor pode trabalhar normalmente.
12 limpe os bens residuais na pá do ventilador e do motor em tempo hábil. Ou o circuito idades vai levar a um curto circuito e danificar o ventilador.
13 ter certeza que a máquina entra em contato com a terra quando o uso de cinco-sistema de arame.

9. garantia:

A máquina completa tem um período de garantia de 1 ano a partir do momento da compra e serviço de apoio ao longo da vida como bem como uma oferta preço de fábrica de longo-prazo. A vida útil da lâmpada infravermelha deve ser em torno de 1000 horas de trabalho, garantido utilizável para 3 meses. Nós fornecemos online Q/A e solução de problemas de serviço de assessoria e suporte técnico.
Declaração: Estas imagens e imagens neste manual do produto pode muito ligeiramente a partir do próprio produto adquirido. Para informações mais detalhadas e resolução de problemas técnicos, por favor navegar em nosso site da empresa. Bem-vindo a consultar e fazer o download.
