Placa de Interface Usbcnc da Placa da Fuga do Cnc de 4 Usb com Controlador do Punho Novos Produtos!!! Eixos

R$256,46 R$233,35


Tipo de Produto: Importado
Dúvidas? use o formulário de contato :
 Fale Conosco
ou Envie uma Mensagem para o Email abaixo :
[email protected] que responderei o mais breve possível.
DMCA:   Denuncie Aqui

SKU: A134126E

R$256,46 R$233,35

(-9%)
Adicionar a lista de desejosAdicionado a lista de desejosRemovido da lista de desejos 0

Controlador CNC

Encontre aqui Controlador CNC Aproveite as Ofertas para Placa de Interface Usbcnc da Placa da Fuga do Cnc de 4 Usb com Controlador do Punho Novos Produtos!!! Eixos

Opção de Compra 1: Como Pessoa Física

Para mais informações sobre esse Produto com preço Promocionais e forma de entrega, visite o portal da loja

QUERO MAIS DETALHES

Opção de Compra 2: Comprar no Atacado Como Pessoa Jurídica

Se você é uma Empresa e quer comprar no Atacado importando como Pessoa Jurídica com preços ainda mais Baixo, então, conheça mais opções de produtos similares siga os Passos Abaixo:

  1. Acessa o Portal no site do link do banner Abaixo
  2. Na próximapágina, Pesquise pelo Produto Desejado
  3. Veja as Opções de Preços e Quantidade
  4. Se o site estiver em inglês, caso precise, use a opção de traduzir idioma
  5. Faça o Cadastro para Login no Menu Cadastro
  6. Entre em contato Com o Fornecedor Usando o Chat Messeger ao Vivo na página de Produto que Você Selecionou
  7. Inicie as Negociações de Compra

Obs: É Possível que muitos desses fornecedores deixem você solicitar material de demostração ou personalizar o produto com a sua marca

Importar da China No Atacado

QUERO COMPRAR NO ATACADO

Informações Técnicas do Produto

Características Especificações
Modelo Número Usbcncv4.0
Item 4 Axis Usbcnc Controller
Color RED
Peso 0.45kgs
Port USB Port
Size 13.53x8.25cm
Is_customized YES
Lugar de Origem Jiangsu, China (mainland)

1. Placa da Fuga do Cnc de 4 - Lugar de Origem : Jiangsu China Mainland

Novos produtos!!! Placa de interface usbcnc da

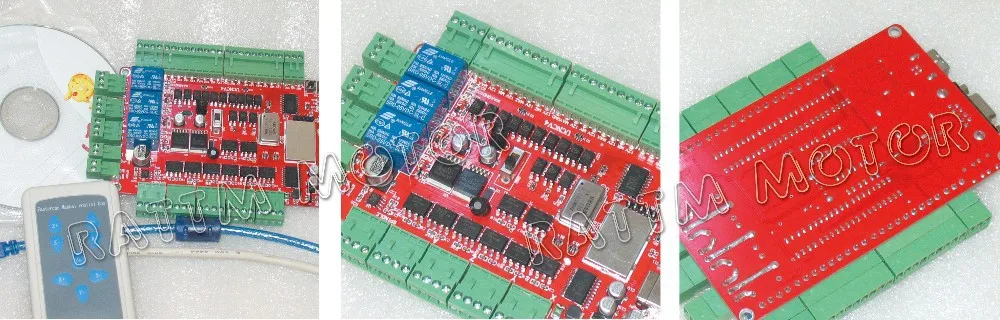

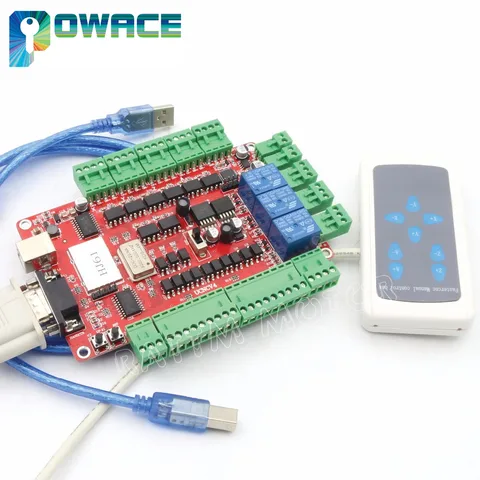

  • 1x4 eixo usbcnc breakout board
  • 1 x controlador de mão
  • 1 x cabo usb
  • Cd inclui com inglês manual do usuário e software e código de registro.
  • Este é o endereço de download de vídeo:Ddcnc.com/file/usbcncv4.rar

2. Controlador Cnc - Is_customized : Yes

China control cnc Suppliers

1. produtos breve introdução

Usbcncv4.0 é um controlador de movimento do elevado desempenho que baseado no controle de usbcnc do software do computador, o sistema pode completar a conversão do código g para conectar o sinal de controle de movimento do motorista do motor deslizante sem exigir qualquer ferragem e software adicionais. Este cartão de controle é compatível com a maioria de driver deslizante e servo driver, é um controlador perfeito que em vez de placa de interface mach3 paralela.

3. High Quality 4 Axis Controller Cnc - Size : 13.53x8.25cm

Cheap cnc controller

2. exigência do sistema do computador

4. Control Cnc - Port : Usb Port

4 axis controller cnc

5. Cnc Controller - Peso : 0.45kgs

eixos usb com controlador do punho

Configuração mínima:

1) cpu: 1 ghz

2) memória: 512 mb

3) espaço em disco livre de 500 mb

4) dispositivo de gráficos directx9 com motorista wddm 1.0 ou mais alto

5) interface usb 2.0

6) estrutura líquida 3.5sp1

A configuração recomendada:

1) cpu: 2 ghz dikaryon

2) memória: 2 gb;

3) 1g espaço livre em disco

4) dispositivo de gráficos directx9 com motorista wddm 1.0 ou mais alto

5) interface usb 2.0

6) estrutura líquida 3.5sp1

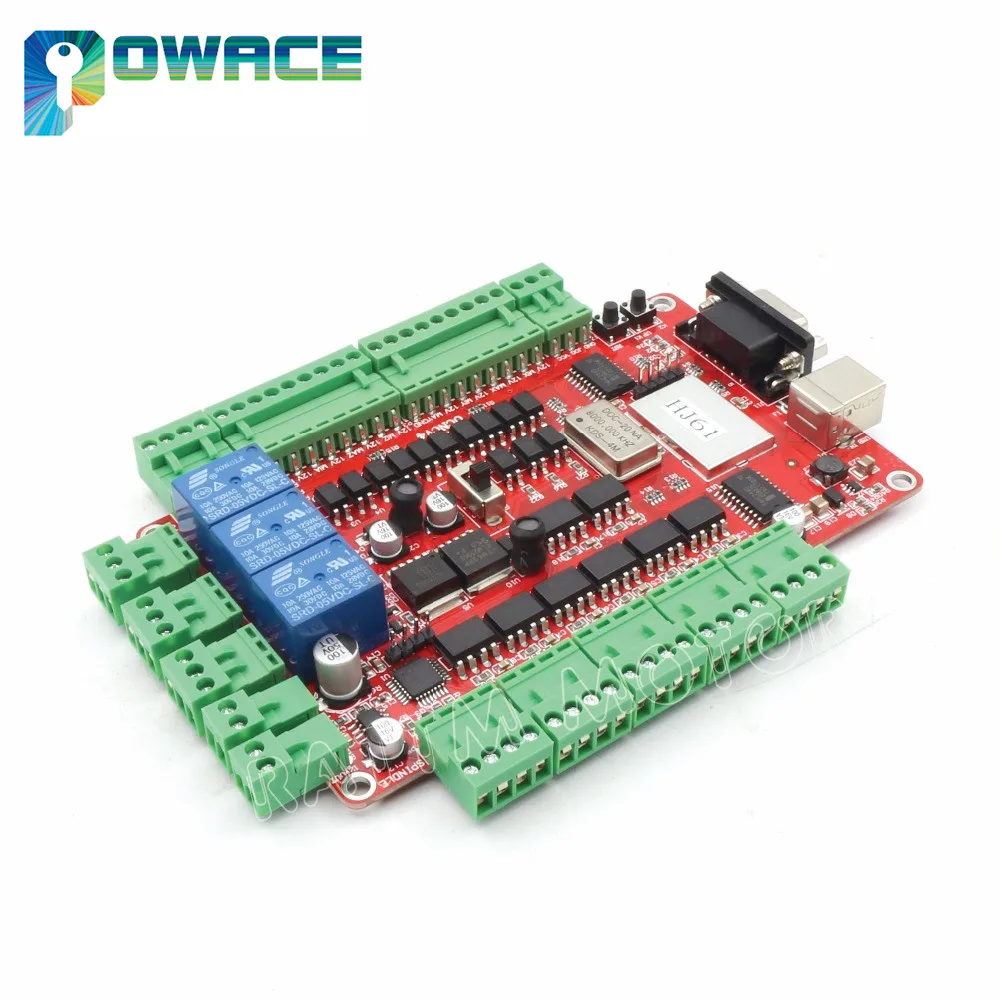

3. aparência e tamanho da produção

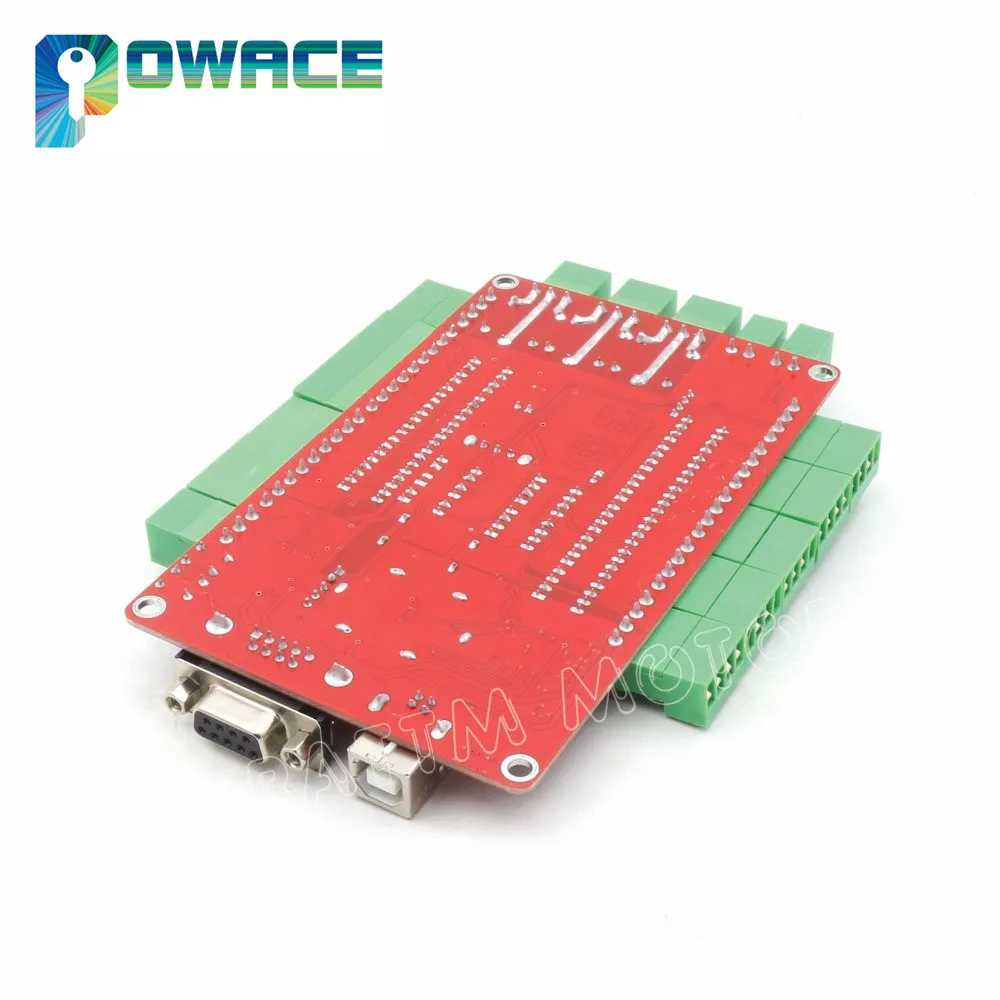

1. após a revisão, versão v4 usando a placa vermelha do pwb, o tamanho do pwb é 135.3*82.5mm.;

2. a frente da borda estreita colocada com interface de comunicação usb e interface de controle de mão db9 para a conveniência dos clientes retirados do painel de caso diretamente;

3. a extremidade traseira da borda estreita é interface de entrada e saída de energia e 3 interface de saída de relé; relé é fonte de interferência forte, relé longe do design da microplaqueta de controle principal, é propício à estabilidade do conselho;

4. um dos dois lados largos é motor deslizante e principal saída de sinal axiscontrol;

5. o outro lado de dois lados largos é a parada de emergência, entrada de velocidade manual, limitando a interface de entrada; um lado para a entrada, outro modo de conexão de saída lateral é simples e conveniente;

6. independência compacta do módulo de potência 5 v e 12 v, segurança, estabilidade;

7. externo garantir a estabilidade do sistema de trabalho de forma eficaz com cristal ativo e principal controle chip shield;

8. o software é usbcnc, não mach3, por favor note!

6. Placa da Fuga do Cnc de 4 - Color : Red

Novos produtos!!! Placa de interface usbcnc da

4. introdução funcional detalhada

A. tensão de entrada do cartão: 15 36 36 v;

B. limite de tensão de funcionamento do porto: 12 v;

C. tensão de saída do sinal de controle do motor deslizante: 5 v;

D. tensão de alimentação externa: 12 v;

Nota: marcado 15 3636vdc é interface de entrada, marcado 12 v é interface de saída, não pode fiação errada.

Não tem função de escravo!

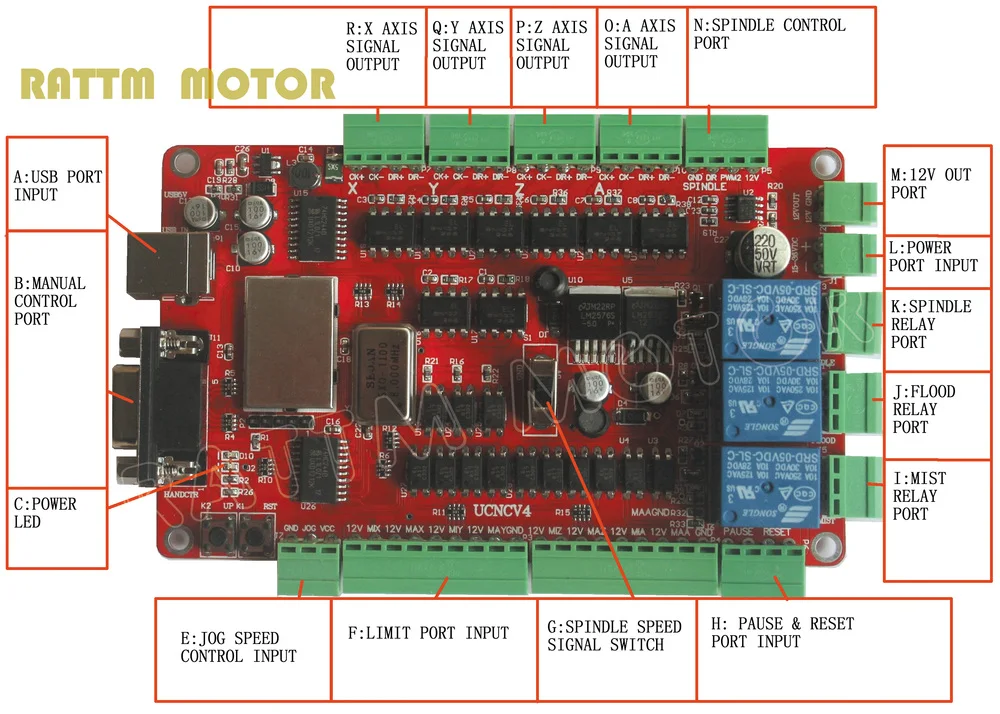

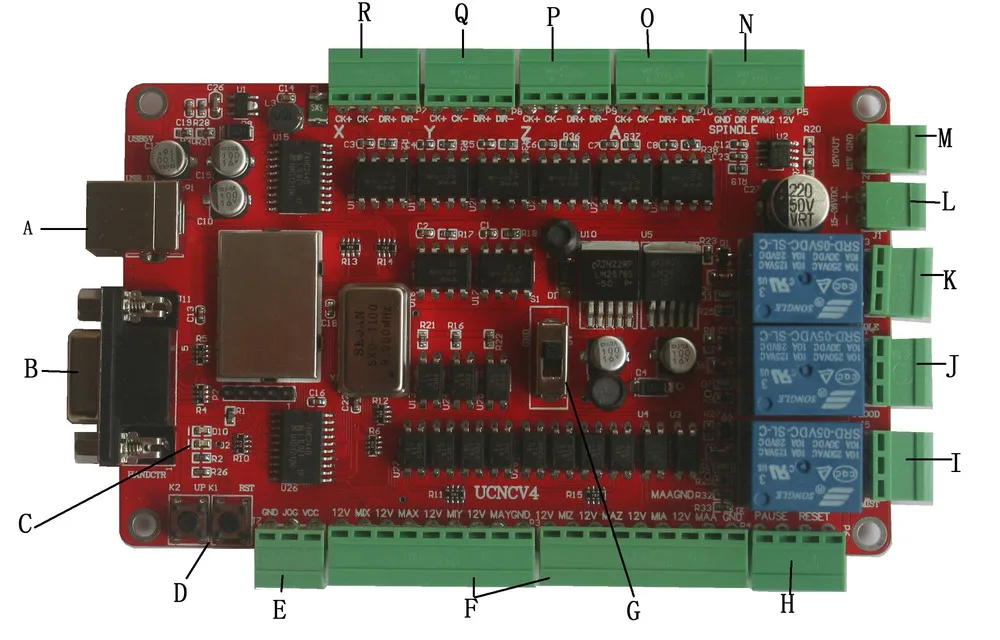

5. função e definição de cada módulo

7. Controlador Cnc - Item : 4 Axis Usbcnc Controller

China control cnc Suppliers

A) interface usb, conecte à porta usb do computador através desta interface, você pode usar o software usbcnc para controlar esta placa, esta interface usb é a interface quadrada b, por favor use o cabo de conexão usb2.0 que com blindagem e magnético e para não exceder 2 metros de comprimento.

B) interface de caixa de controle de mão, caixa de controle de mão externa pode usar esta interface para acessar o sistema, a interface é padrão db9 formulário, sua definição como mostrado na tabela a seguir.

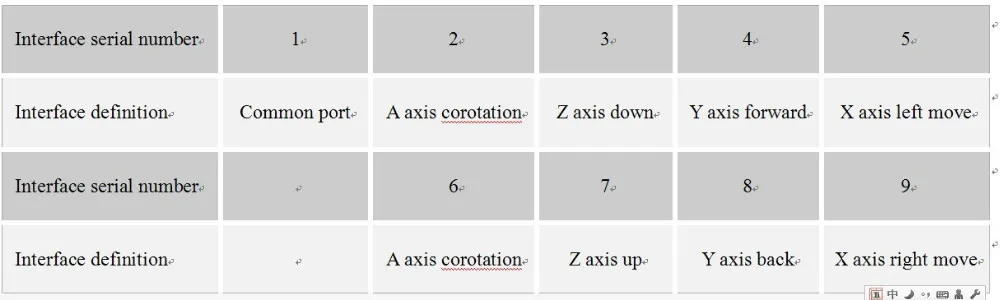

Definição da relação de controle da mão da tabela 4-1

8. High Quality 4 Axis Controller Cnc - Modelo Número : Usbcncv4.0

Cheap cnc controller

C) indicador de alimentação, como mostrado na figura o indicador d10 acima é o indicador de alimentação usb front-end, esta luz iluminada após a conexão da porta usb com o computador, d2 em abaixo é a luz indicadora de energia back-end, esta luz também se acenderá quando o cartão de placa de trabalho de acesso de energia com ele.

D) botão de atualização de firmware de cartão de placa para cima e botão de reset rst, firmware foi atualizado, então botão de atualização não precisa usar, botão de reset ser usado quando a necessidade de reiniciar devido à falha da placa.

E) interface de controle de velocidade manual, modo de conexão de fiação como mostrado na figura a seguir.

F) limite de interface de entrada. As definições de interface de limite são listadas na tabela a seguir

Definição da interface de limite da tabela 4-2

9. Control Cnc - Lugar de Origem : Jiangsu China Mainland

4 axis controller cnc

Conexão do interruptor de limite como mostrado na figura 1-8 figure figura 1-10

G) interruptor do seletor do controle do eixo, como mostrado na figura 1-6, o interruptor desloca até a posição s1 para o controle de velocidade do eixo; posição do interruptor de comutação abaixo para o relé da névoa do controle de saída.

H) pausa externa e interface de reset; os 2 pés marcados pausa conectar interruptor de suspensão, 2 pés marcado conexão de reset interruptor de reset.

I) saída de relé de controle de névoa de software, configurações de software de saída marcada 3, definido de cima para baixo, 3 pés éNC,NÃO, COM.

J) saída de relé de controle de inundação de software, saída marcada 2 nas configurações de software, definido de cima para baixo, 3 pés éNC,NÃO, COM.

K) saída de relé de controle do eixo do software, saída marcada 1 nas configurações do software, definido de cima para baixo, 3 pés éNC,NÃO, COM.

L) placa de entrada de energia de trabalho,Níveis acima de negativo abaixo como a placa assinada, por favor preste atenção à entrada dc 15 36 36 v, sobretensão ou conexão reversa danificará a placa.

M) 12 v interface de saída. Como a placa marcada, gnd é-, 12 v é +.

N) relação de saída do controle do eixo: as definições giram para gnd dir pwm2 12 v, respectivamente é à terra, saída do sinal do sentido, saída do sinal do controle de velocidade do eixo 0 10 10 v, saída de 12 v.

O) uma saída de sinal de controle do motor deslizante da linha central, a definição é: ck + \ ck-\ dir + \ dir-, respectivamente é impulsion positivo, impulsion negativo, direção positiva, direção negativa, a placa usando o método comum da conexão do ânodo, assim que ck + e dir + ligados junto ao contato com o 5 v na placa, esta placa não apoia o método comum da conexão do cátodo, Os métodos específicos da fiação referem-se à figura 1-11. Esta placa não contém o controle de habilitação, agora a maioria do driver no mercado não deve se conectar com o sinal en e trabalhar diretamente regularmente por padrão.

P) saída de sinal de controle do motor deslizante da linha central z, a definição é ck + ck-\ dir + \ dir-, respectivamente para o pulso positivo, pulso negativo, direção positiva, direção negativa, a placa usando o método de conexão comum ânodo, de modo que ck + e dir + ligados juntos conectam ao 5 v na placa, esta placa não suporta o método de conexão comum do cátodo.

Q) saída de sinal de controle do motor deslizante da linha central y, a definição é ck + ck-\ dir + \ dir-, respectivamente para o pulso positivo, pulso negativo, direção positiva, direção negativa, a placa usando o método de conexão comum ânodo, de modo que ck + e dir + ligados juntos conectam ao 5 v na placa, esta placa não suporta o método de conexão comum do cátodo.

R) saída de sinal de controle do motor deslizante da linha central x, a definição é ck + ck-\ dir + \ dir-, respectivamente para o pulso positivo, pulso negativo, direção positiva, direção negativa, a placa usando o método de conexão comum ânodo, de modo que ck + e dir + ligados juntos conectam ao 5 v na placa, esta placa não suporta o método de conexão comum do cátodo.
