Caixa de Metal Mhz com 4.3 Maxgeek Vna Vector Rede Analisador Kit 50 Khz-1000 Display Lcd Nanovna-f Max-4.3 hf Vhf Uhf

Kit 50 khz-1000 mhz do analisador da rede do vetor da frequência ultraelevada vna com 4.3 &display lcd caixa de metal nanovna-f

1. Cheap Controlador Cnc - rf Output : -13dbm

2. 4.3 Display Lcd Caixa de Metal Nanovna-f - Measurement Frequency : 50khz -1000mhz

3. Maxgeek Max-4.3 hf Vhf Uhf Vna Vector - Size : 14 x 7.5 x 2cm

4. Cheap Controlador Cnc - Modelo Número : Max-4.3

5. 4.3 Display Lcd Caixa de Metal Nanovna-f - Aplicação : Torno e Centro de Torneamento

6. Maxgeek Max-4.3 hf Vhf Uhf Vna Vector - Marca : Maxgeek

7. Cheap Controlador Cnc - Power Consumption : Usb 5v 200ma

Descrição:
Nanovna-f mini vector network analyser é um produto baseado no projeto de código aberto de nanovna (https://ttrf.tk/kit/nanovna/). A parte do rf é consistente com a versão original (nanovna-f usa a frequência harmônica da medida da propagação a 1 ghz).

Hardware Principais Funções:

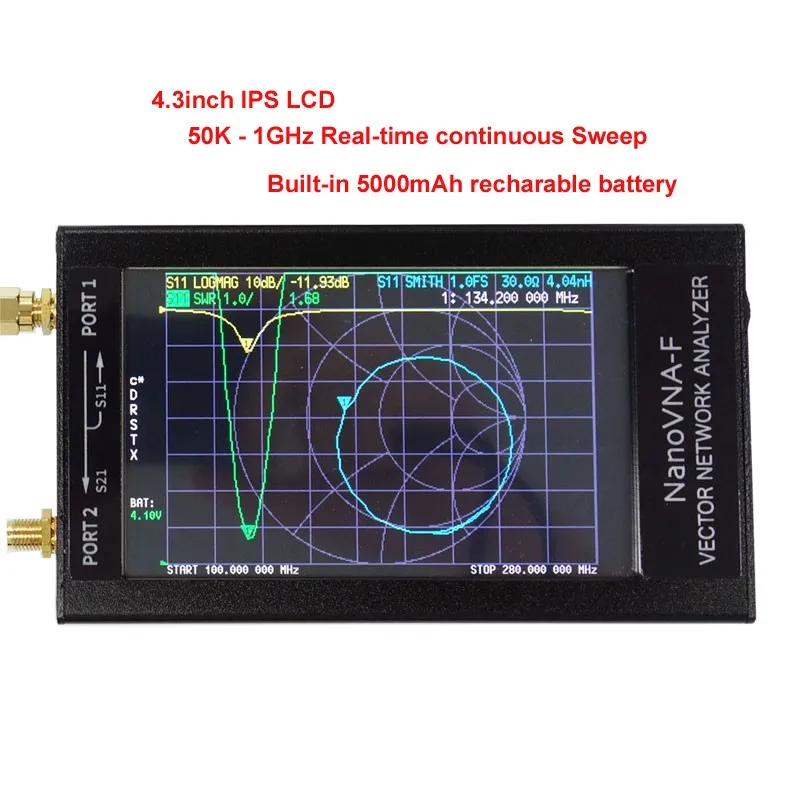

-4.3 polegadas ips tft lcd display com maior ângulo de visão. Os usuários podem ler claramente mesmo na luz exterior forte
-Mais tempo de espera. Porta de expansão usb pode ser usado para carregar outros itens quando não estiver em uso para medição

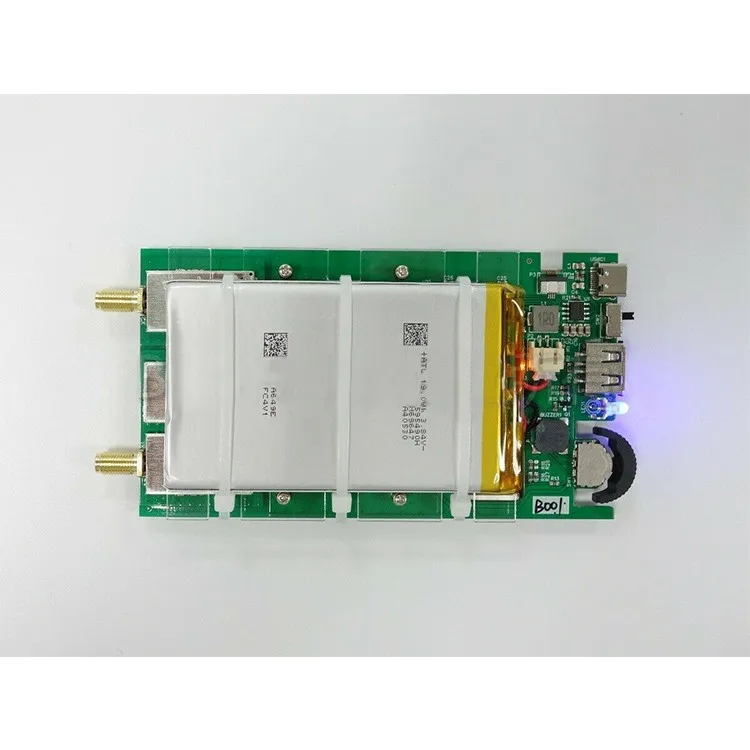

-Maior corrente 2a carregamento ic com mais curto tempo de carregamento completo
-Maior pulsador com melhor sentido operacional
-Interruptor de alimentação maior com uma melhor sensação de operação
-Suporte de comutação de menu chinês e inglês
-Programa de usuário de atualização através do modo de disco virtual u
-Embalagem de alumínio padrão protege a cabeça sma e reduz a interferência de ondas eletromagnéticas externas no instrumento
-Software de código aberto github.com/flyoob/nanovna-f

Parâmetros básicos:

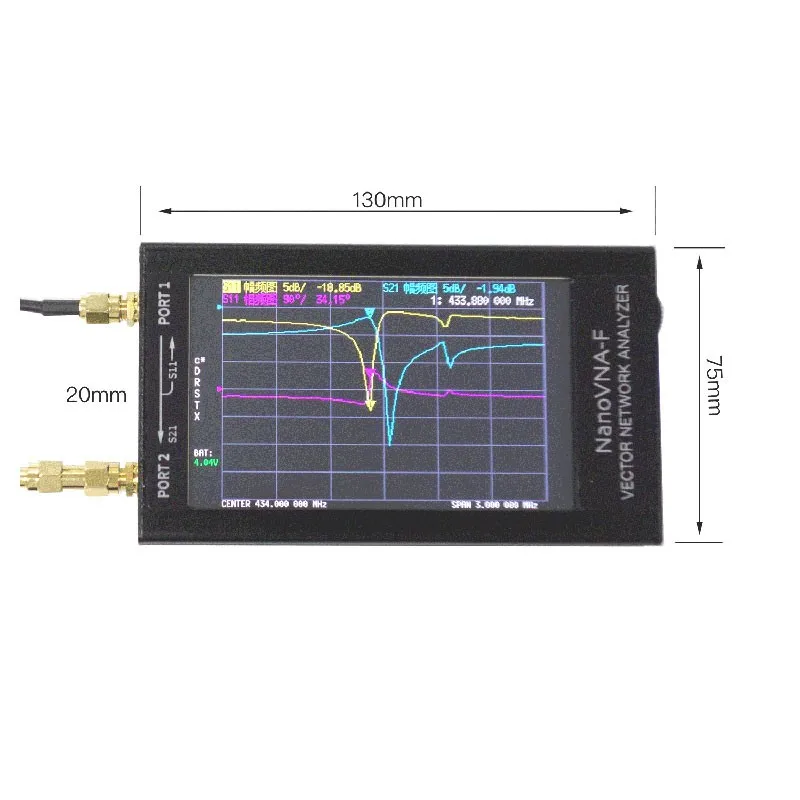

-Tamanho: 14x7.5x2 cm (l * w * h)
-Freqüência da medida: 50 khz ~ 1000 mhz (50 khz 1 1 ghz)
-Saída de rf:-13dbm (máximo-9dbm)
-Precisão de freqüência: <0.5ppm
Porta swr: <1.1
-Display: 4.3-Polegada ips tft (800x480)
-Interface usb: usb tipo-c modo de comunicações: cdc (serial)
-Consumo de energia: usb 5 v 200ma
-Max. corrente de carregamento: 2a
-Capacidade de saída: 5 v/1a; suporte para android, telefone móvel da apple
-Número de pontos de calibração: 101
-Número de pontos de digitalização: 101
-Rastreamento de exibição: 4; marcação: 4; economia de configuração: 5
-Tempo de digitalização: cerca de 1.9 s/1 vezes (50 khz band 1000 mhz banda de freqüência completa)

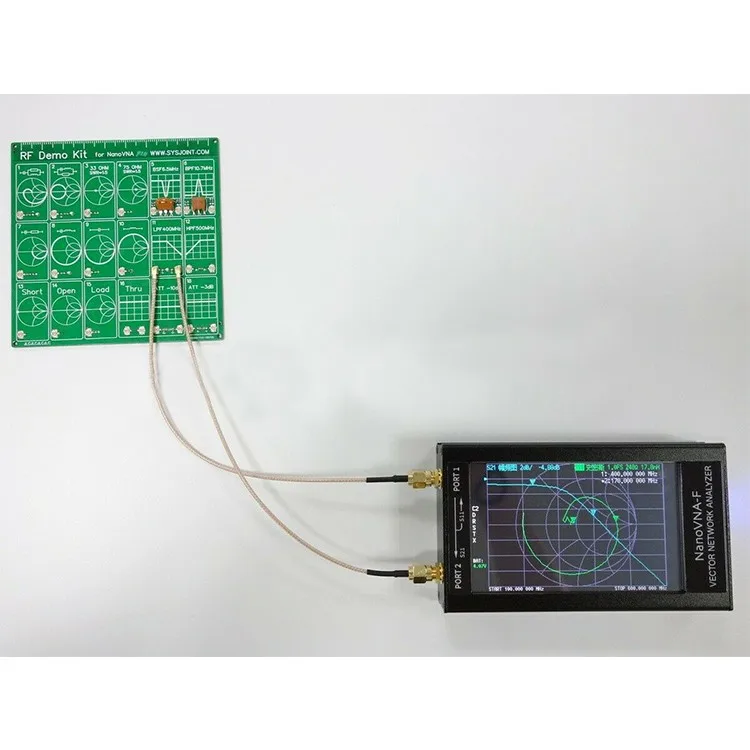

-Aplicação: meça os parâmetros de s, swr da relação de onda ereta da tensão, mapa de fase, atraso do grupo, gráfico de smith, etc.

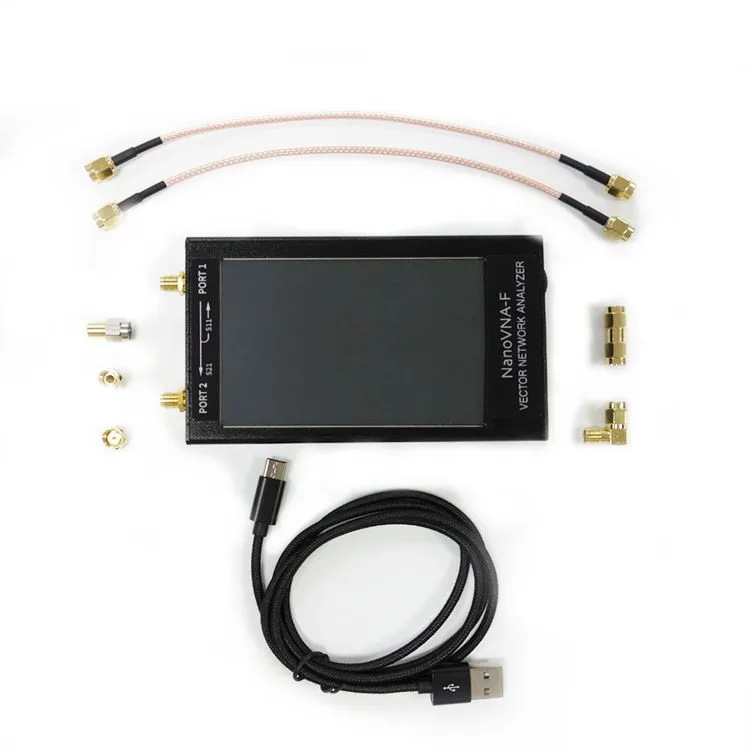

Pacote Inclui:
-1 x analisador de rede de vetor
-2x20 cm SMA-JJ RG316 Cabos
-1 x 50load carga padrão
-1 x peça de calibração de circuito aberto
-1 x peça de calibração de curto-circuito
-1 x SMA-JJ agulha de cabeça dupla
-1 x sma l-forma conector
-1 x tipo-c cabo de dados
-1 x nanovna-f guia de início rápido
